混(hun)合(he)室噴孔對SNCR 內混(hun)噴槍霧化特性(xing)的影(ying)響(xiang)

選擇(ze)性非(fei)催(cui)化(hua)還(huan)原(yuan)法（SNCR，Selective Non-Cata-lytic Reduction）是(shi)指(zhi)在不采用催(cui)化(hua)劑(ji)的(de)情況下(xia)， 向爐膛（或循(xun)環流化(hua)床(chuang)分(fen)離器(qi)）內噴入氨或尿素(su)等氨基(ji)還(huan)原(yuan)劑(ji)，還(huan)原(yuan)劑(ji)在爐中迅速分(fen)解，與(yu)煙(yan)氣(qi)中的(de)NOx反應(ying)生產N2和H2O 的(de)技(ji)術(shu)。 SNCR 噴槍是(shi)SNCR脫硝技(ji)術(shu)的(de)核心設備之一，噴槍的(de)好壞直接(jie)關系(xi)到 NOx脫除效率的(de)高低，噴槍設計關鍵是(shi)保證還(huan)原(yuan)劑(ji)與(yu)煙(yan)氣(qi)混合的(de)均勻、充分(fen)。

• 噴槍(qiang)結構(gou)

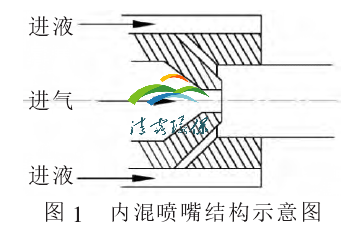

SNCR 噴槍采(cai)用內混(hun)噴嘴結構，如(ru)圖 1 所示。

氣體經進氣孔(kong)加速后(hou)噴(pen)(pen)入混(hun)合室， 與來自(zi)液孔(kong)的低速液體發生碰(peng)撞(zhuang)， 通過較高相對速度產生的摩(mo)擦力使液體初(chu)次(ci)(ci)霧化(hua)后(hou)， 氣液混(hun)合物經過混(hun)合室噴(pen)(pen)孔(kong)發生二次(ci)(ci)霧化(hua)。 保(bao)持混(hun)合室噴(pen)(pen)孔(kong)流通截面積不變，設計了三種噴(pen)(pen)孔(kong)， 分別是扇(shan)形噴(pen)(pen)孔(kong)、 中心大圓孔(kong)、8小圓孔(kong)。

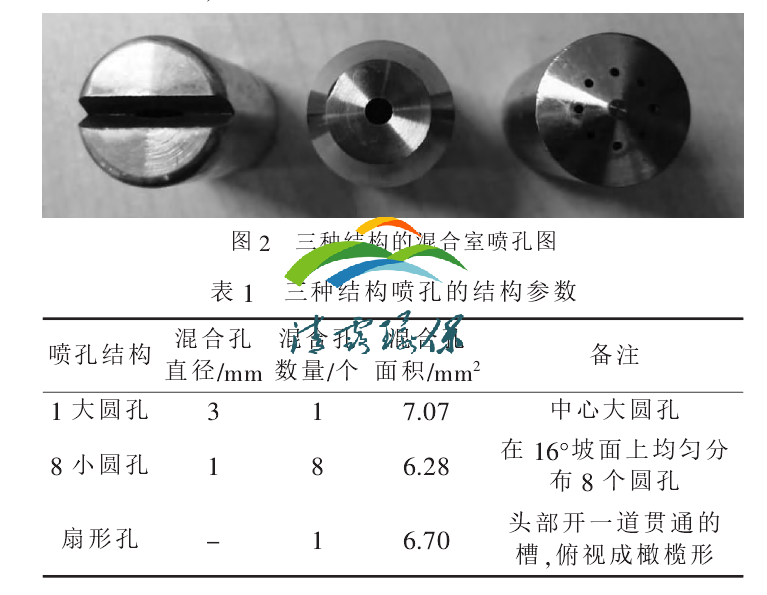

混(hun)合(he)室噴(pen)孔(kong)(kong)(kong)(kong)外觀如圖(tu)2 所示，噴(pen)孔(kong)(kong)(kong)(kong)結(jie)構參(can)數見表 1， 實驗研究這(zhe)三種混(hun)合(he)室噴(pen)孔(kong)(kong)(kong)(kong)結(jie)構對流量特性(xing)和霧化特性(xing)的影響。 混(hun)合(he)室噴(pen)孔(kong)(kong)(kong)(kong)與混(hun)合(he)室之間采用螺(luo)紋連接，方便拆卸。

• 流量特性

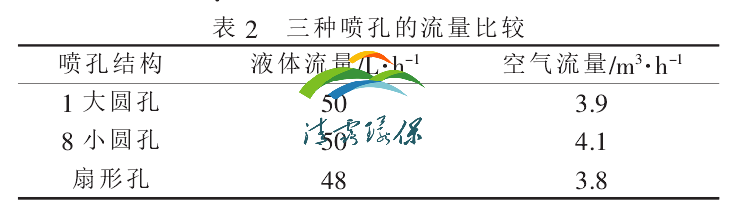

噴(pen)(pen)槍(qiang)依次安裝三種(zhong)結構的混合室噴(pen)(pen)孔， 在實(shi)驗工況（空(kong)(kong)氣壓力 0.28 MPa，液(ye)體(ti)壓力 0.28 MPa）下(xia)，分別測量(liang)(liang)噴(pen)(pen)槍(qiang)的液(ye)體(ti)流量(liang)(liang)和空(kong)(kong)氣流量(liang)(liang)， 得到實(shi)驗數據如(ru)表 2 所示：

• 霧化比較

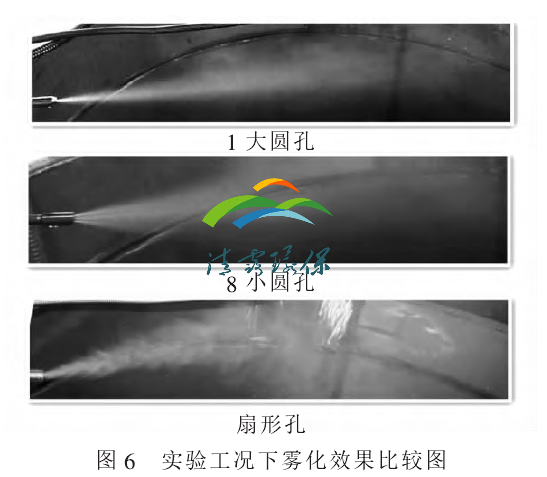

通過霧(wu)(wu)化(hua)實驗(yan)圖(tu) 6 可見， 混合室噴孔(kong)為(wei)扇形噴孔(kong)的(de)(de)噴槍(qiang)(qiang)噴出的(de)(de)液(ye)體霧(wu)(wu)化(hua)較好， 霧(wu)(wu)化(hua)角在65°左右(you)，并且液(ye)滴顆(ke)(ke)粒(li)有(you)粗有(you)細， 中間分(fen)布(bu)較多的(de)(de)液(ye)體大顆(ke)(ke)粒(li)，兩側顆(ke)(ke)粒(li)較小(xiao)，顆(ke)(ke)粒(li)分(fen)布(bu)更符合 SNCR 系統對噴槍(qiang)(qiang)的(de)(de)霧(wu)(wu)化(hua)要求。

• 噴射射程(cheng)

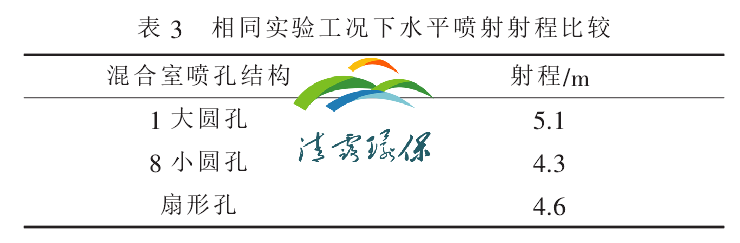

SNCR 噴(pen)(pen)(pen) 槍(qiang)除(chu)了對霧化效果有(you)要求外 ， 還要求噴(pen)(pen)(pen)霧有(you)一定的剛度，以便根(gen)據工程具體(ti)(ti)情況，設計不同射程需求的SNCR 噴(pen)(pen)(pen)槍(qiang)。 本次實驗針對實驗工況空氣壓力0.28 MPa，液體(ti)(ti)壓力 0.28 MPa 下噴(pen)(pen)(pen)槍(qiang)的水平(ping)噴(pen)(pen)(pen)射射程進(jin)行了測量，如表 3 所(suo)示

通(tong)過(guo)以上(shang)結論可知，對(dui)(dui)于(yu)大(da)煙道(dao)，對(dui)(dui) SNCR 噴(pen)槍射程(cheng)有要求，混(hun)合(he)室噴(pen)孔(kong)采(cai)用 1 大(da)圓(yuan)孔(kong)較好；對(dui)(dui)于(yu)小煙道(dao)，對(dui)(dui)還原(yuan)劑液滴顆粒大(da)小有要求，混(hun)合(he)室噴(pen)孔(kong)采(cai)用扇形噴(pen)孔(kong)較好。
